磁気近接スイッチ
リードスイッチを使用したシンプルな構造の磁気近接ス
イッチです。
御使用になる環境や条件により、接点はＡ接点（Ｏ.Ｃ.：
磁石接近で開）とＢ接点（Ｃ.Ｃ.：磁石接近で閉）の２種
類を御用意。

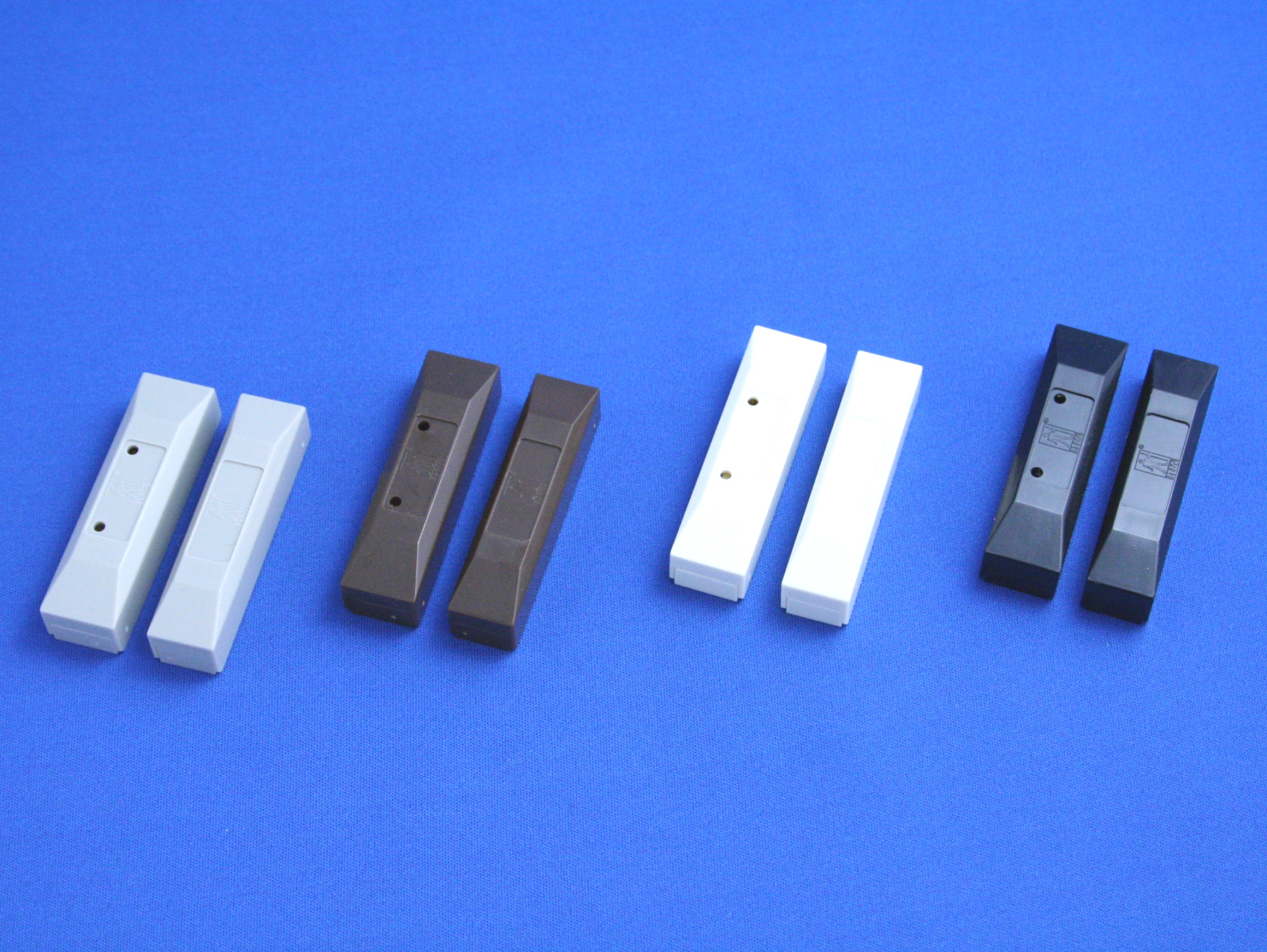

ケース色も標準色のグレーの他にブラウン・アイボリー
・ブラックから選択出来ます。（Ｏ.Ｃ.タイプではグレー
以外は受注生産）

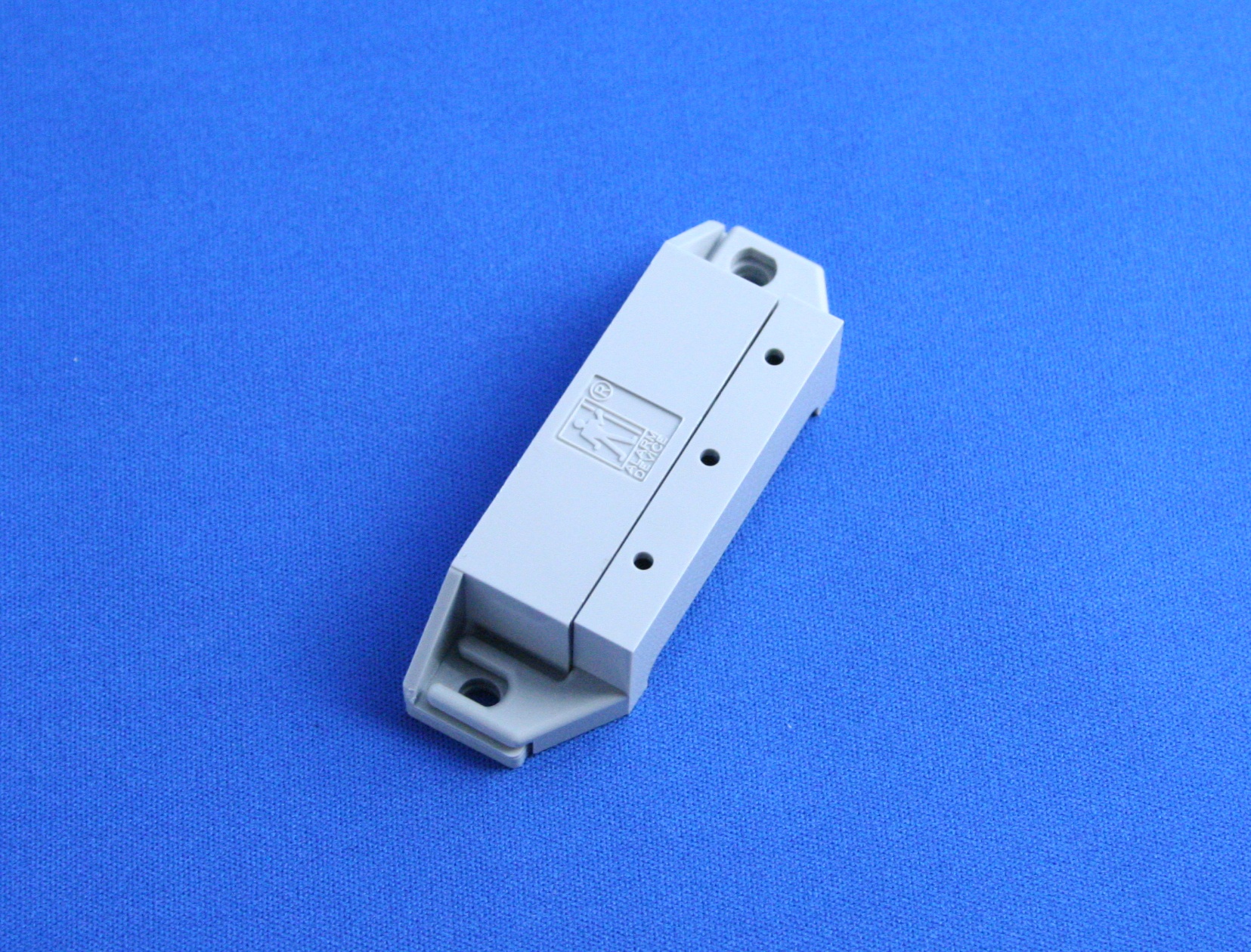

SAS-204
窓や窓枠，壁面等に取付ける際に、短いネジは落下しやすく手間がかかりますが、取付穴
に設けた薄い突起が ネジを保持しますので、天井取付時など逆さにしてもネジが落ちず
に、作業効率が上がります。
ラインチェックなどの点検作業を容易にするために、スイッチカバー上面にチェック穴を
設けてあり、カバーを取り外すことなく作業が可能です。
《ご注意ください》
ＯＣタイプは、鉄扉などの磁性体に近いところでは誤作動が生じる事があります。
御利用の際には直接お問い合わせください。
|
|
スイッチ ： Ｗ ５０ × Ｌ １３．５ × Ｈ １２ マグネット ： Ｗ ５０ × Ｌ １２ × Ｈ １２
|
|
|
ＣＣ ： Ｂ接点（動作時ＯＦＦ） ＯＣ ： Ａ接点（動作時ＯＮ） |
|
|
ＡＣ・ＤＣ １００Ｖ |
|
|
０．５Ａ |
|
|
１０ＶＡ |
|
|
１００ｍΩ 以下（端子間にて） |
|
|
１００万回 以上（定格条件下） |
|
|
ＣＣ ： ２０ｍｍ 以内 ＯＣ ： １０ｍｍ 以内 |
|
|
ＡＢＳ樹脂 |
|
|
Ｍ３ 〜 Ｍ３．５ |
| SAS-204：定格仕様 | |
Ｃ接点にて使用出来るメ
カニカル磁気近接スイッ
チです。
防犯用途の他に、Ａ接点
とＢ接点の両方の性質を
兼ね備え機器制御用にも
御使用出来ます。

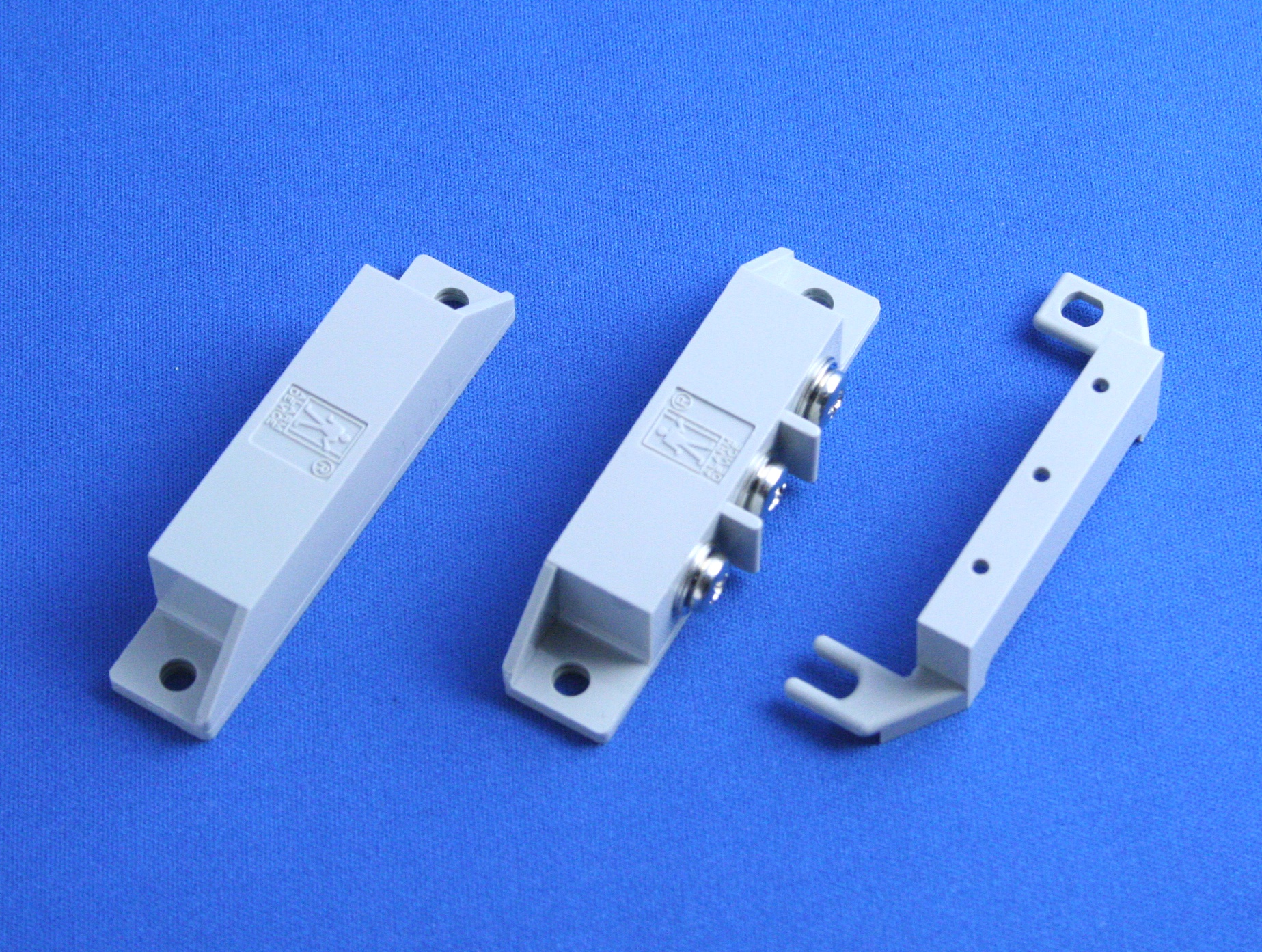

MCS-201
MCS-201(ターミナルカバー取付状態)
販売開始から研究・改良を重ね、３０年以上のロングセラー商品となっております。
メカニカルスイッチですが、振動にも大変強くトラック等の架装にも御使用頂いておりま
す。
また、ラインチェックなどの点検作業を容易にするために、ターミナルカバー上面にチェ
ック穴を設けてあり、カバーを取り外すことなく作業が可能です。
《ご注意ください》
当スイッチは防水・防湿タイプではございません。
結露等が生じる可能性のある箇所での御利用の際には、端子部分やスイッチ本体の防水
処置が必要になる可能性があります。
|
|
スイッチ ： Ｗ ６２ × Ｌ １７ × Ｈ １４ マグネット ： Ｗ ６２ × Ｌ １３ × Ｈ １４
|
|
|
単極双投 （ Ｃ接点 ） |
|
|
ＤＣ ２００Ｖ |
|
|
０．５Ａ |
|
|
５０Ｗ |
|
|
ＡＣ １０００Ｖ １分間 |
|
|
−２０℃ 〜 ６０℃ |
|
|
電気的 １０万回以上（ＤＣ１００Ｖ・０．５Ａ抵抗負荷） 機械的 ５０万回以上 |
|
|
１２ｍｍ以内 |
|
|
ＡＢＳ樹脂 |
|
|
Ｍ３ 〜 Ｍ３．５ |
| MCS-201定格仕様 | |
ＳＡＳ−２０４と同様のリードスイッチを使用したシン
プルな構造の磁気近接スイッチで、ヨーロッパを始め海
外での御使用実績のあるロングセラー商品です。
接点もＡ接点（Ｏ.Ｃ.：磁石接近で開）とＢ接点（Ｃ.Ｃ.
：磁石接近で閉）の２種類を御用意。
また、設備制御のために機器内部への取付が出来るよう
に、カバーを接地面側に接着することで、カバー脱落・
巻込みによる設備の破損を予防できます。

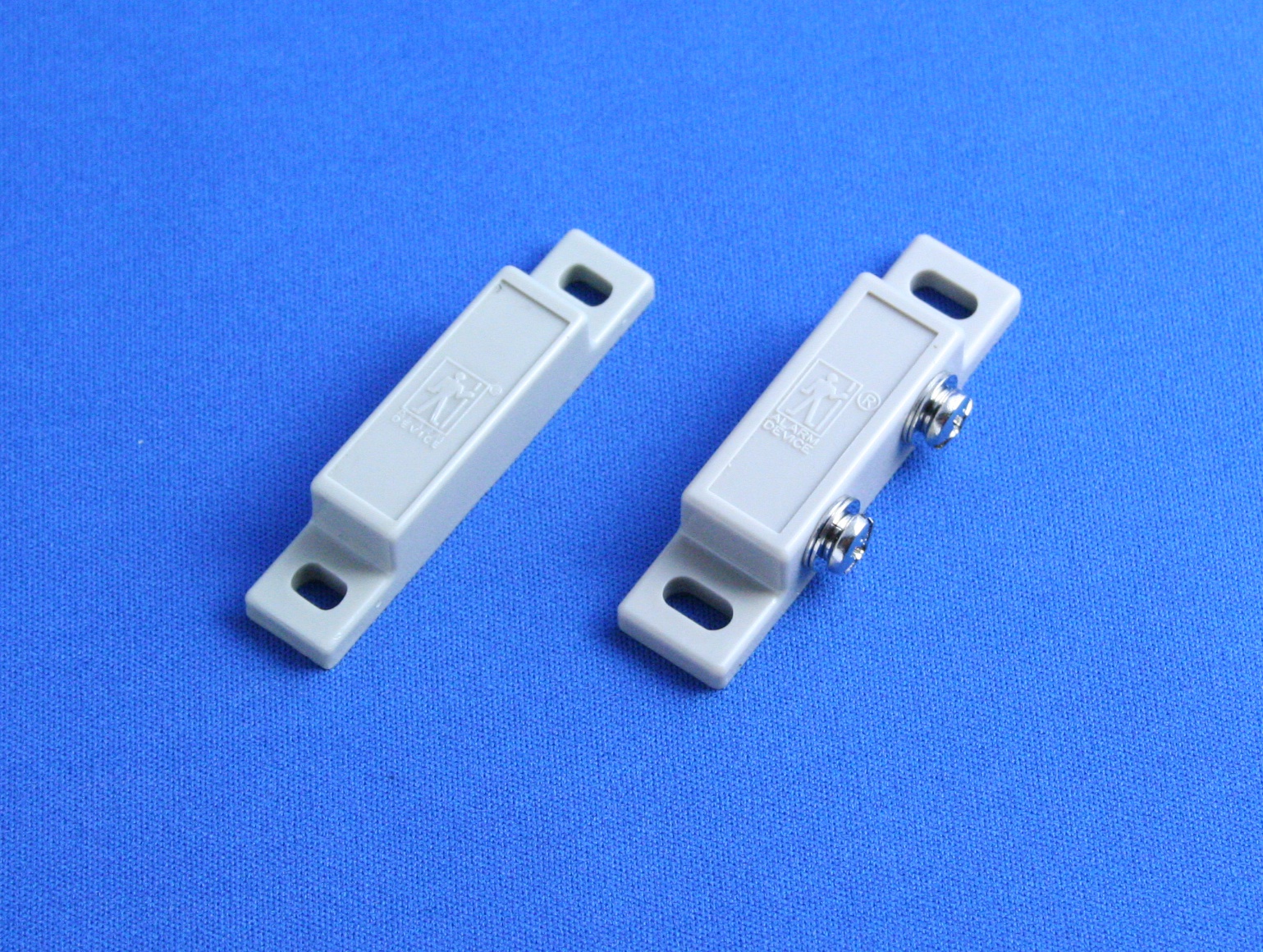

SAS-2
色はグレー・ブラックの２色から選択出来ます。 （Ｏ.Ｃ. タイプはグレーのみ）
《ご注意ください》
ＯＣタイプは、鉄扉などの磁性体に近いところでは誤作動が生じる事があります。
御利用の際には直接お問い合わせください。
|
|
スイッチ ： Ｗ ５０ × Ｌ １２ × Ｈ １０ マグネット ： Ｗ ５０ × Ｌ １０ × Ｈ １０
|
|
|
ＣＣ ： Ｂ接点（動作時ＯＦＦ） ＯＣ ： Ａ接点（動作時ＯＮ） |
|
|
ＡＣ・ＤＣ １００Ｖ |
|
|
０．５Ａ |
|
|
１０ＶＡ |
|
|
１００ｍΩ 以下（端子間にて） |
|
|
１００万回 以上（定格条件下） |
|
|
ＣＣ ： ２０ｍｍ 以内 ＯＣ ： １０ｍｍ 以内 |
|
|
ＡＢＳ樹脂 |
|
|
Ｍ３ 〜 Ｍ３．５ |
| SAS-2：定格仕様 | |
製品の仕様は、改善のために予告なく変更になることがあります。本ページ記載の内容
と実際の仕様が異なる場合、実際の仕様を優先します。
記載の規格名、会社名および商品名は、各社の商標または登録商標です。
